Первый шаг: определение температуры внутреннего воздуха в помещении и расчёт тепловых потерь.
Воздушное отопление принадлежит к числу наиболее динамичных методов обогрева помещений, благодаря возможности временного (например, в ночное время суток) понижения температуры в отапливаемом помещении и быстрого его догрева перед началом использования.
Это позволяет существенно уменьшить расход теплоты на отопление, но требует прибавления к расчётным теплопотерям в помещении соответствующего запаса тепловой мощности в воздушно-отопительных агрегатах для быстрого подогрева воздуха.

Второй шаг: определение мест для установки воздушно-отопительных агрегатов и необходимой дальности действия агрегата (максимальной длины потока нагретого воздуха), гарантирующей достижение соответствующих температур в необходимых зонах помещения.
Следует при этом обращать внимание на ограничение допустимых значений скорости потока воздуха в зоне пребывания людей или в каких-либо других ответственных зонах (например, в зоне осуществления промышленных процессов).

Третий шаг: получение информации о температурах теплоносителя, доступного на объекте.

Четвертый шаг: при наличии всех вышеуказанных сведений, следует обратиться к каталогу VOLCANO и определить агрегаты, которые одновременно выполняют критерии требуемой дальности действия (максимальной длины потока нагретого воздуха) и требуемой тепловой мощности, с учетом возможности работы с разной производительностью (на первой, второй или третьей скорости вращения вентилятора).
Для определения дальности действия агрегата выбранного типоразмера, лучше всего воспользоваться графиками зависимости скорости воздуха от расстояния.

Кроме того, можно пользоваться приведенным выше графиком, представляющим дальность действия аппарата при предельной скорости воздуха 0,5 м/с.
Тепловая мощность для каждой из скоростей агрегата и для разных температур теплоносителя определяется по таблицам (см. выше).

Простой подбор - "быстрый подбор":
Чтобы облегчить себе работу, воспользуйтесь программой подбора, доступной по этой ссылке.

EC-двигатель – это бесколлекторный синхронный двигатель со встроенным электронным управлением (EC — Electronically Commutated).
AC-двигатель – это асинхронный двигатель переменного тока, отличается простотой конструкции и несложностью обслуживания.

В воздушно-отопительных агрегатах VOLCANO, оснащенных как электродвигателями ЕС, так и электродвигателями АС, предусмотрена возможность изменения производительности 3-скоростным режимом работы вентилятора.
Изменение скорости вращения вентилятора с электродвигателем АС осуществляется путем переключения соответствующих выводов обмоток с помощью контроллера, оснащенного релейными выходами, при этом не требуется применение регулятора напряжения.

Регулировка воздухопроизводительности вентилятора, оснащенного электродвигателем ЕС, осуществляется с помощью управляющего сигнала 0-10В.
Для управления можно использовать (опция) настенный потенциометр, обеспечивающий возможность плавного изменения производительности, или более сложный микропроцессорный контроллер, который, кроме выбора одной из трех ступеней воздухопроизводительности, может выполнять многие другие функции (регулирование температуры в помещении, недельная программа ON/OFF, настройка рабочих параметров, защита от обмерзания).

Диаметр главного трубопровода должен быть подобран таким образом, чтобы скорость потока воды не превышала 2,5 м/с.

Данное требование является следствием компромисса между инвестиционными расходами, связанными с применением трубопроводов определенного диаметра, и эксплуатационными расходами (текущими затратами), связанными с гидравлическим сопротивлением трубопроводов.

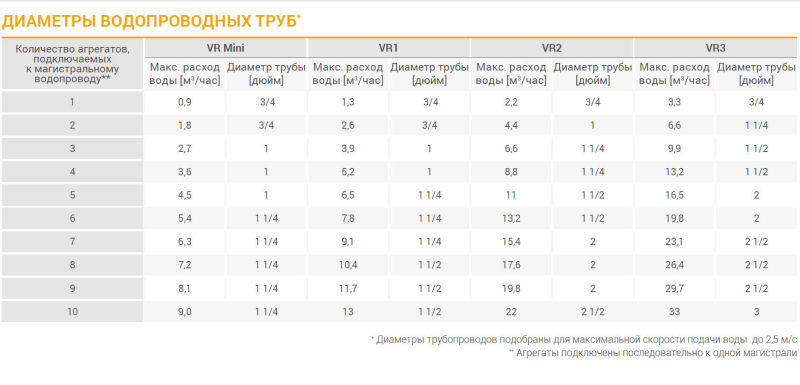

Рекомендуется подбирать минимальные диаметры трубопроводов в зависимости от количества и типа тепловентиляторов, подключаемых к магистральному трубопроводу, в соответствии с таблицей:

В технической документации для воздушно-отопительных агрегатов VOLCANO одержаться схемы электрических соединений для разных рабочих вариантов.

Функцию отключения вентилятора в момент закрытия клапана проще всего обеспечить путем подключения агрегата к защищенной от перегрузки с помощью автоматического выключателя сети электропитания через терморегулятор (термостат).

В таком случае следует обращать внимание на максимально допустимую нагрузку на контактах терморегулятора, которая должна составлять не менее 3 (10) A на один агрегат VOLCANO.

В случае слишком малой нагрузки на контакты терморегулятора или установки большего количества тепловентиляторов, управляемых этим терморегулятором, необходимо установить электрическое реле, катушка которого питается от терморегулятора (230В переменного тока).

Напряжение на рабочих контактах будет составлять 230 В переменного тока, a нагрузка на рабочих контактах будет соответствовать количеству управляемых агрегатов VOLCANO.

Так делать можно, но из теплообменника с верхним подводом теплоносителя сложнее удалить воздух.

Следует при этом не забывать об обеспечении соответствующего пространства для монтажа сервопривода водяного клапана, который рекомендуется устанавливать на обратном трубопроводе.

Рекомендуемое заводом VTS подключение Volcano по воде (обвязка по воде, гидравлическое подключение) можно посмотреть по этой ссылке: Обвязка Volcano по воде.

На основании проведенного анализа продаж и отгрузок за 2021 год, самыми востребованными тепловентиляторами Volcano в Иркутске были модели Volcano VR Mini AC, Volcano VR2 AC, Volcano VR3 AC, а также модели Volcano VR Mini EC и Volcano VR3 EC.

Способ подбора высоты монтажа:
Высота монтажа – не ниже, чем ¾ высоты помещения.

Пример определения минимальной высоты монтажа
дестратификатора VOLCANO VR-D:
- H(min) = 3/4 х Н
- Высота помещения H = 16м, минимальная высота монтажа дестратификатора VOLCANO VR-D:
H(min) = ¾ x 16м = 12м

Формула для определения количества необходимых дестратификаторов:
- для конвекционных систем отопления:
V_м³ x 2 / Q_м³/час (объем помещения умножить на 2 и разделить на производительность вентилятора);
- для не- конвекционных систем:
V_м³ x 3 / Q_м³/час (объем помещения умножить на 3 и разделить на производительность вентилятора).

Упрощенно: необходимо учитывать, чтобы дальность струи дестратификатора соответствовала 3/4 высоты помещения (см. выше). А, количество дестратификаторов подбирают исходя из того, чтобы их суммарная производительность по воздуху составляла от 1 до 2 объемов помещения.
